Όνομα προϊόντος

Κρυογονική μονάδα διαχωρισμού αέρα

Καθαρότητα Οξυγόνου

99.6%-99.8%

Παραγωγή

50-30000N3/h

Καθαρότητα Αζώτου

99.9% - 99.999%

Μάρκα

NUZHUO

Μοντέλο

NZDONAR

Κύριο μέρος

Σύστημα αεροσυμπιεστή, Σύστημα προ-ψύξης, Σύστημα καθαρισμού αέρα, Σύστημα στήλης κλασματοποίησης, σύστημα διαστολής Turbo, Σύστημα πλήρωσης, όργανο και σύστημα ηλεκτρικού ελέγχου

Πεδίο εφαρμογής

Νοσοκομειακή & Βιομηχανική Χρήση

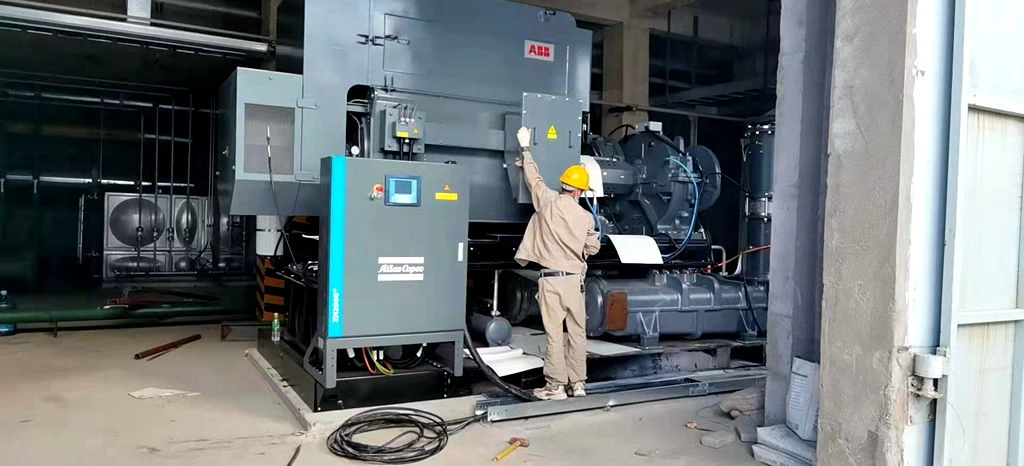

Σύστημα αεροσυμπιεστή

Εισαγόμενος φυγοκεντρικός αεροσυμπιεστής, υψηλή απόδοση, χαμηλή κατανάλωση, σταθερή και αξιόπιστη λειτουργία, μπορεί να επιλέξει εισαγόμενη μάρκα Atlas.

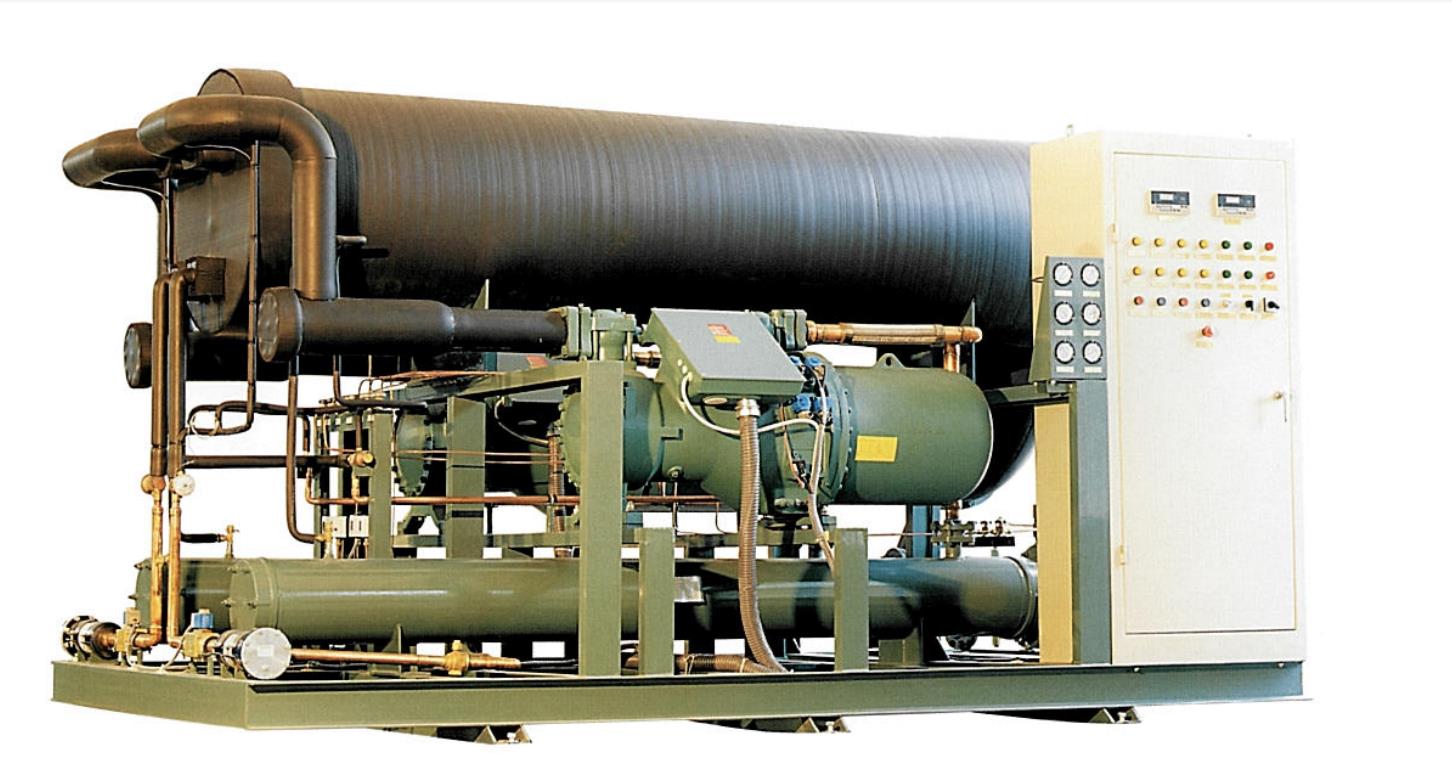

Μονάδα προψύξης αέρα

Ο αέρας προ-ψύχεται στους 5-10ºC στη μονάδα προ-ψύξης και η υγρασία διαχωρίζεται. Ο αρχικός εισαγόμενος βιδωτός συμπιεστής ψύξης και η μονάδα κλιματισμού σε συνδυασμό με όλα τα εισαγόμενα εξαρτήματα ψύξης είναι εξοπλισμένα με διαχωριστή νερού, χειροκίνητες και εισαγόμενες αυτόματες αποχετεύσεις για την τακτική αποστράγγιση του νερού.

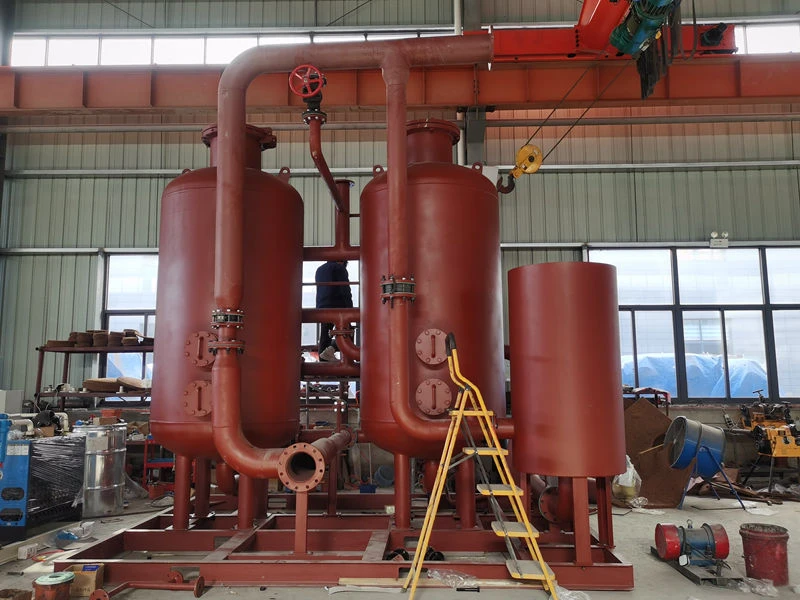

Σύστημα καθαρισμού αέρα

Αφαίρεση της υπολειπόμενης υγρασίας, του διοξειδίου του άνθρακα και των υδρογονανθράκων του πεπιεσμένου αέρα στον καθαριστή μοριακού κόσκινου. Ο καθαριστής υιοθετεί ένα κάθετο κρεβάτι μονής-στρώσης με απλή και αξιόπιστη δομή και χαμηλή απώλεια αντίστασης. Ενσωματωμένο-φίλτρο, ανανέωση και αναγέννηση καθαριστή ταυτόχρονα. Η ηλεκτρική θερμάστρα υψηλής-απόδοσης εξασφαλίζει την πλήρη αναγέννηση του μοριακού κόσκινου.

Σύστημα κλασματοποίησης (κρύο κουτί)

Η λειτουργία είναι απλή, γρήγορη και απλή. Υιοθετήστε πλάκα αλουμινίου-εναλλάκτη θερμότητας πτερυγίων, πύργο πλάκας κοσκίνου μεταφοράς αλουμινίου, ολόκληρος ο αγωγός εξοπλισμού πύργου κλασματοποίησης υιοθετεί συγκόλληση με τόξο αργού, το σώμα του πύργου και ο κύριος αγωγός στο ψυχρό κουτί είναι κατασκευασμένοι από κράμα αλουμινίου υψηλής- αντοχής ή ανοξείδωτο χάλυβα για αύξηση της αντοχής , Μειώστε τη ζημιά του αγωγού. Οι βραχίονες εξοπλισμού, οι σωλήνες και οι βραχίονες βαλβίδων στο ψυχρό κουτί θα είναι κατασκευασμένοι από ανοξείδωτο χάλυβα ή κράμα αλουμινίου. Η δομή του ψυχρού κιβωτίου εγγυάται τη συνολική αντοχή και τις απαιτήσεις σεισμικής και αντίστασης στον άνεμο και εγγυάται τη φέρουσα ικανότητα-του ψυχρού κουτιού. Η βαλβίδα κρύου και ο αγωγός στο ψυχρό κουτί Όλες οι συνδέσεις είναι συγκολλημένες και οι συνδέσεις με φλάντζα αποφεύγονται.

Turbo Expander

Ο αέρας διαστέλλεται και ψύχεται στον υπερσυμπιεστή και παρέχει την ικανότητα ψύξης που απαιτείται από τη συσκευή. Ο στρόβιλος διαστολέας υιοθετεί ρουλεμάν αερίου, το οποίο είναι απλό και αξιόπιστο, εύκολο στη λειτουργία και υψηλή απόδοση. Το κρύο κουτί του διαστολέα έχει ρυθμιστεί ξεχωριστά για εύκολη συντήρηση.

Όργανο και Ηλεκτρικό Σύστημα Ελέγχου

Εισαγόμενη μάρκα Siemens, πλήρως αυτόματο σύστημα παραγωγής, ψηφιακό σύστημα ελέγχου

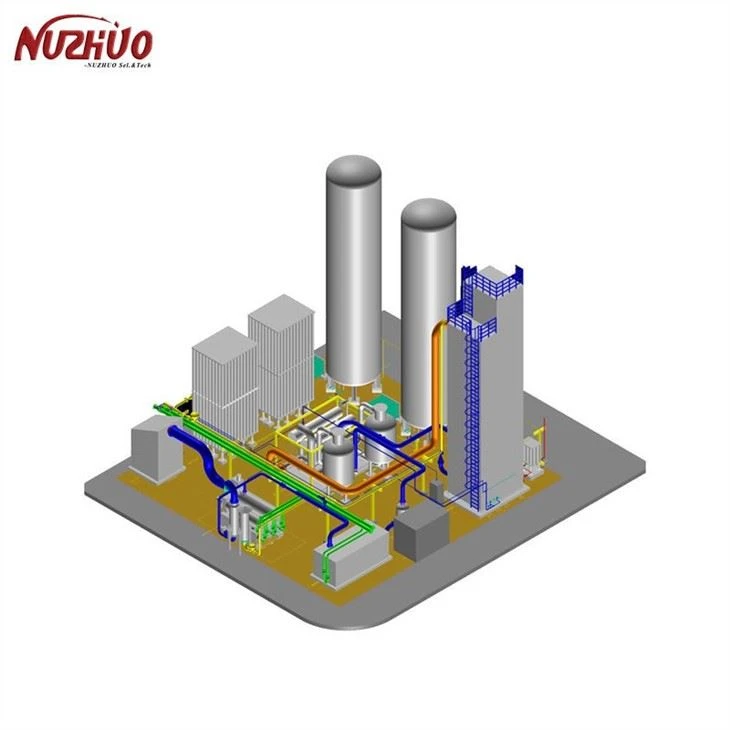

Σχέδιο διάταξης εξοπλισμού (σύμφωνα με σχεδιασμό πολιτικού μηχανικού), σχέδια σχεδιασμού σωληνώσεων διεργασιών, σχέδια ηλεκτρολογικού σχεδιασμού οργάνων κ.λπ.

NZDO

Οξυγόνο

50 έως 3000

99.6% - 99.8%

NZDN

Άζωτο, Υγρό άζωτο

50 έως 3000

99.9%-99.999%

NZDON

Οξυγόνο, Άζωτο, Υγρό Οξυγόνο,

Υγρό Άζωτο

50 έως 3000

Οξυγόνο: 99,6% - 99.8%

Άζωτο: 99,9%-99,999%

NZDONAR

Οξυγόνο, Άζωτο, Αργό

Υγρό Οξυγόνο, Υγρό Άζωτο, Υγρό Αργό

O2, N2: 50 έως 3000

Αρ: 5 έως 90

Οξυγόνο: 99,6% - 99.8%

Άζωτο: 99,9%-99,999%

Αργό: 1,5 ppm O2+4ppm N2

1

Σύστημα συμπίεσης αέρα

Ο αέρας συμπιέζεται στα 0,5-0,7 Mpa με αεροσυμπιεστή, Εισαγόμενος φυγοκεντρικός αεροσυμπιεστής, υψηλή απόδοση, χαμηλή κατανάλωση, σταθερή και αξιόπιστη λειτουργία

2

Σύστημα προ{0}}ψύξης

Ο αέρας προ-ψύχεται στους 5-10ºC στη μονάδα προ-ψύξης και η υγρασία διαχωρίζεται. Ο αρχικός εισαγόμενος βιδωτός συμπιεστής ψύξης και η μονάδα κλιματισμού σε συνδυασμό με όλα τα εισαγόμενα εξαρτήματα ψύξης είναι εξοπλισμένα με διαχωριστή νερού, χειροκίνητες και εισαγόμενες αυτόματες αποχετεύσεις για την τακτική αποστράγγιση του νερού.

3

Σύστημα καθαρισμού αέρα

Αφαίρεση της υπολειπόμενης υγρασίας, του διοξειδίου του άνθρακα και των υδρογονανθράκων του πεπιεσμένου αέρα στον καθαριστή μοριακού κόσκινου. Ο καθαριστής υιοθετεί ένα κάθετο κρεβάτι μονής-στρώσης με απλή και αξιόπιστη δομή και χαμηλή απώλεια αντίστασης. Ενσωματωμένο-φίλτρο, ανανέωση και αναγέννηση καθαριστή ταυτόχρονα. Η ηλεκτρική θερμάστρα υψηλής-απόδοσης εξασφαλίζει την πλήρη αναγέννηση του μοριακού κόσκινου

4

Σύστημα κλασματοποίησης στηλών (Cold Box)

Η θέρμανση, η ψύξη, η συσσώρευση υγρών και ο καθαρισμός του πύργου κλασματοποίησης μπορεί να ολοκληρωθεί με έναν τρόπο και η λειτουργία είναι απλή, γρήγορη και εύκολη. Υιοθετήστε πλάκα αλουμινίου-εναλλάκτη θερμότητας πτερυγίων, πύργο πλάκας κοσκίνου μεταφοράς αλουμινίου, ολόκληρος ο αγωγός εξοπλισμού πύργου κλασματοποίησης υιοθετεί συγκόλληση με τόξο αργού, το σώμα του πύργου και ο κύριος αγωγός στο κρύο κουτί είναι κατασκευασμένοι από κράμα αλουμινίου υψηλής-αντοχής ή ανοξείδωτο χάλυβα για αύξηση της αντοχής , Μειώστε τη ζημιά του αγωγού. Οι βραχίονες εξοπλισμού, οι σωλήνες και οι βραχίονες βαλβίδων στο ψυχρό κουτί θα είναι κατασκευασμένοι από ανοξείδωτο χάλυβα ή κράμα αλουμινίου. Το κρύο κουτί είναι μονωμένο με μαργαριταρένια άμμο και μαλλί σκωρίας για να διασφαλιστεί ότι ελαχιστοποιείται η απώλεια ψυχρής χωρητικότητας. Η δομή του ψυχρού κουτιού εγγυάται τη συνολική αντοχή και τις απαιτήσεις αντισεισμικής και ανεμογεννητικής αντίστασης και εγγυάται τη φέρουσα ικανότητα-του ψυχρού κουτιού. Όταν το κρύο κουτί λειτουργεί, είναι εξοπλισμένο με αεροστεγείς διατάξεις προστασίας και ασφάλειας. Ο κύριος εξοπλισμός στο ψυχρό κουτί είναι εξοπλισμένος με ηλεκτροστατική γείωση. Η βαλβίδα κρύου και ο αγωγός στο ψυχρό κουτί όλες οι συνδέσεις είναι συγκολλημένες και οι συνδέσεις με φλάντζα αποφεύγονται.

5

Turbo Expander System

Ο αέρας διαστέλλεται και ψύχεται στον υπερσυμπιεστή και παρέχει την ικανότητα ψύξης που απαιτείται από τη συσκευή. Ο στρόβιλος διαστολέας υιοθετεί ρουλεμάν αερίου, το οποίο είναι απλό και αξιόπιστο, εύκολο στη λειτουργία και υψηλή απόδοση. Το κρύο κουτί του διαστολέα έχει ρυθμιστεί ξεχωριστά για εύκολη συντήρηση.

6

Σύστημα ανταλλαγής θερμότητας

Ο αέρας ανταλλάσσει θερμότητα με το οξυγόνο με αναρροή, το άζωτο και το βρώμικο άζωτο στον εναλλάκτη θερμότητας του πύργου κλασμάτωσης και ψύχεται κοντά στη θερμοκρασία υγροποίησης και το οξυγόνο, το άζωτο και το βρώμικο άζωτο ανταλλάσσονται επανειλημμένα θερμότητας στη θερμοκρασία περιβάλλοντος.

6

Σύστημα πλήρωσης

Ενιαία παραγωγή αερίου: Εσωτερική διαδικασία συμπίεσης (Κρυογονική αντλία υγρού, ατμοποιητής υψηλής πίεσης, πολλαπλή πλήρωσης).

Πολλαπλή-παραγωγή αερίου: Εξωτερική διαδικασία συμπίεσης (Οξυγόνο και άζωτο και ενισχυτής αργού, πολλαπλή πλήρωσης).

7

Όργανο και Ηλεκτρικό Σύστημα Ελέγχου

Εισαγόμενη μάρκα Siemens, Πλήρως αυτόματο σύστημα παραγωγής, Ψηφιακό σύστημα ελέγχου

8

Άλλοι

Σχέδιο διάταξης εξοπλισμού (σύμφωνα με σχεδιασμό πολιτικού μηχανικού), Σχέδια σχεδιασμού σωλήνων διεργασίας, σχέδια ηλεκτρολογικού σχεδιασμού οργάνων κ.λπ.
